（哈轴服务中心）

　　经对轴承进行拆套清洗检查，分析如下：
　　一、轴承损坏表征：
　　1.轴承外圈外径表面产生相对运行轨迹。外滚道表面不同程度粘贴着保持架残片，并伴有不同程度的发黑发蓝现象如图1所示。

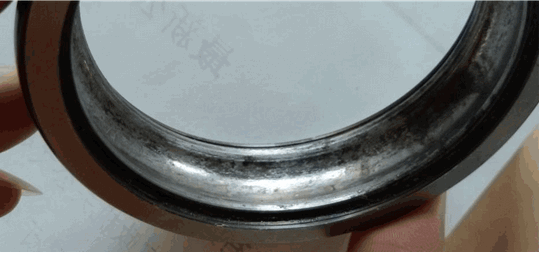

图1 外滚道粘贴着保持架的残片

　　2.轴承内圈的内径表面产生运行轨迹，并粘贴着其它物体的材料。内滚道表面粘贴着保持架的残片如图2所示。一侧端面和内滚道表面均产生不同程度的发黑发蓝现象。滚动体的运行轨迹产生严重倾斜如图2所示。

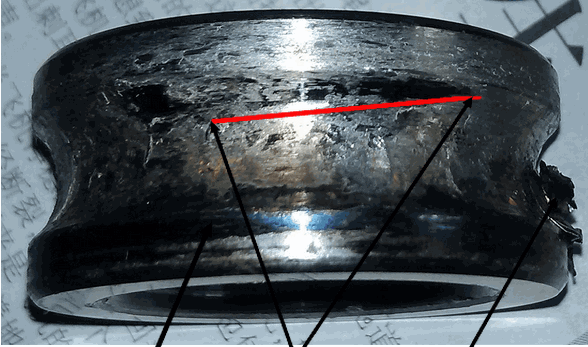

图2 内圈发黑发蓝、运行轨迹倾斜和保持架的残片

　　3.滚动体表面产生不同程度的碾碎和断裂现象，并伴有不同程度的发黑发蓝现象如图3所示。

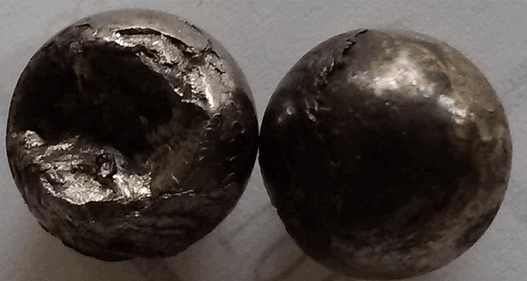

图3 滚动体碾碎和断裂现象

　　4.保持架产生不同程度的拉断，变成大小各异、形状不同的残片。
　　二、轴承失效原因分析：
　　根据轴承损坏表征可知，轴承在运转过程中内滚道的运行轨迹产生严重倾斜和一侧受力现象。（如图2所示），滚动体受力不均，使滚动体之间在载荷区内产生过大的拉力，将保持架拉断，保持架的残片进入轴承的工作表面内，造成轴承快速抱死现象。
　　三、结论：
　　轴承失效的原因：轴承在使用中受力不合理，使轴承没有达到预期寿命值。
　　四、建议：
　　1、轴承安装前要认真检查配合零件是否符合要求。
　　2、轴承安装调整时保证合理的配合。
　　3、轴承安装后要进行试运转。
　　4、选择合理的润滑剂。
